主要技術指標

3.1 結構簡圖(附圖實體照片 )

3.2 燃燒室內尺寸:寬x深x高 1000(±100)x2000( ±100) x4000(±100) mm

3.3 燃燒室內空氣換氣量: 5000L/min可調

3.4 二套250 mm噴燈(含文丘里混合器 ):符合GB/T18380.3-2022

3.5 燃燒器丙烷氣體流量的調節量0-20L/min

3.6燃燒器空氣流量的調節量0-100L/min

3.7試樣鋼梯3500X500mm一個 3500X800mm一個

控制系統主要包括：

氣源的提供與調節：空壓機、流量計、電磁閥、丙烷流量計等

電氣控制：空壓機、風機、電動葫蘆、耐腐蝕泵、電磁閥等

溫度顯示：燃燒室箱體燃燒時溫度顯示等

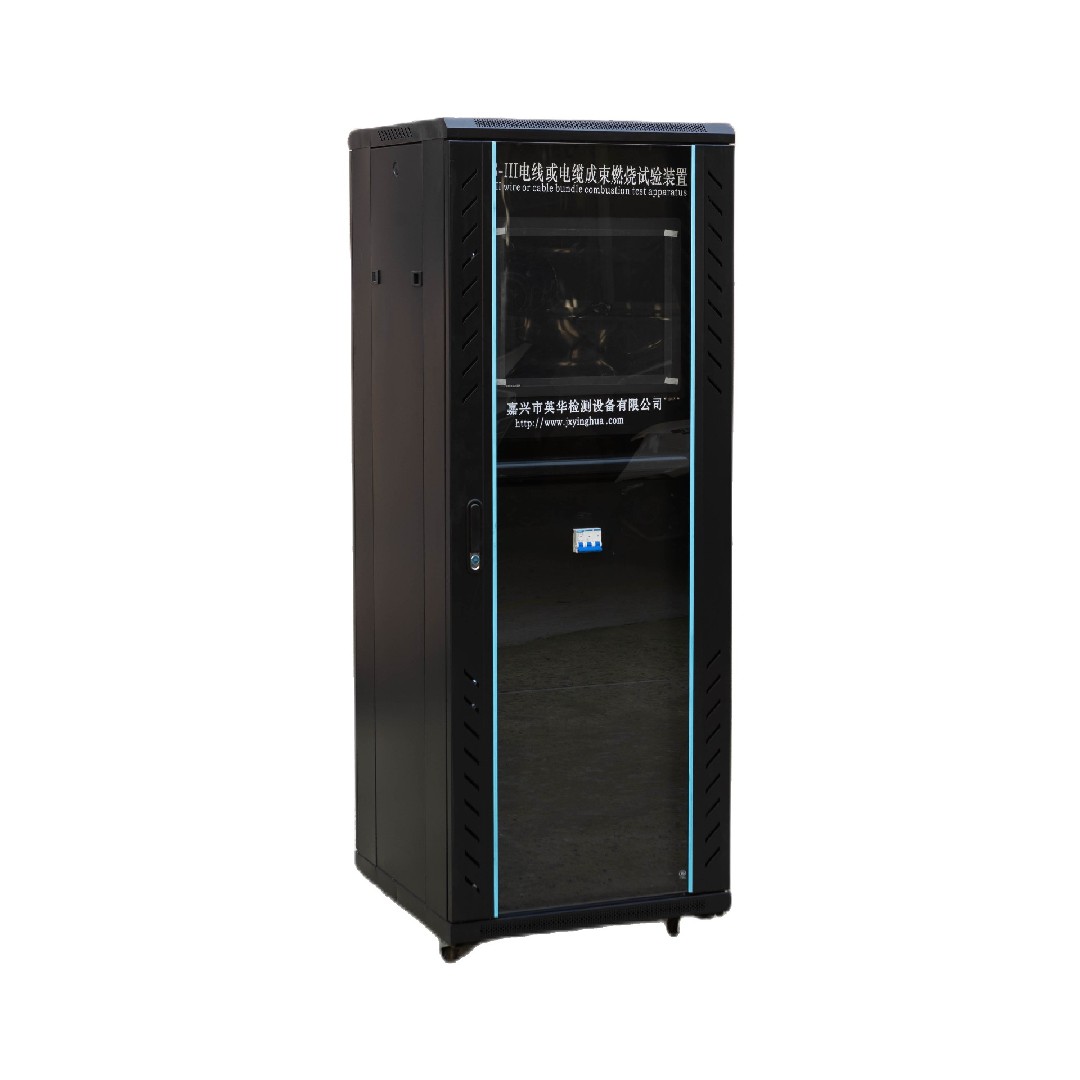

控制柜體

為測試燃燒箱體由空氣流速，隨機附有便攜式風速儀

送風系統

低配參數：

一個不銹鋼80X400X150mm的進風箱

一個不銹鋼300X1600mm的進風管

一個不銹鋼φ250X1000mm的測風管、測風口及接口

一個不銹鋼手動風口及接口。調節手動風口，可以得到5000±500L/min（GB/T18380)的進氣量。根據管道直徑其風速為1.7±0.17m/s。

一個250W送風風機。送風管道材料SUS304不銹鋼。

高配參數：

使用平衡板流量計控制，管徑250mm，一臺φ250mm電動調節閥，管道流量計實時顯示送風流量5M3/min，且穩定在5±0.06M3/min（5000±200L/min），通過PID信號控制自動調節閥的開度，自動調節精確度高，無需人為調節，送風量穩定。一個便攜式數顯風速儀。

燃燒系統:

0-20L/min丙烷質量流量計兩套

0-100L/min空氣質量流量計兩套

流量計的流量在電腦桌面實時顯示，并能在電腦上設定流量計的流量。

兩支250mm噴槍及文丘里混合器:一臺不銹鋼小車，用于安裝噴燈，保證燃燒箱底面到噴燈中心630mm，

支持GB/T18380-2022IEC60332-2018燃燒試臉標準要求一路火焰燃燒。

支持GB/T18380-2022 IEC 60332-2018燃燒試驗標準要求兩路火焰燃燒

排煙系統

一個1050X1550X1000mm的集煙罩。

有φ300mm長約4米的2mm厚不銹鋼直管段(根據現場)、彎頭接口和手動風門，電動風門，接入排煙

風機。由排雨風機連接總營道，排入廢氣處理塔，排煙風機3KW

排煙管道集煙罩材料SUS304不銹鋼

廢氣處理系統

配置PP制作，直徑φ1000mm高度約4米的堿性溶液噴淋煙。

塵除酸、除塵塔。

有堿性溶液循環泵，功率3KW。

有φ315mmPP管道(根據現場)、彎頭連接抽風機、抽風機。

功率3KW。

廢氣處理噴淋塔
